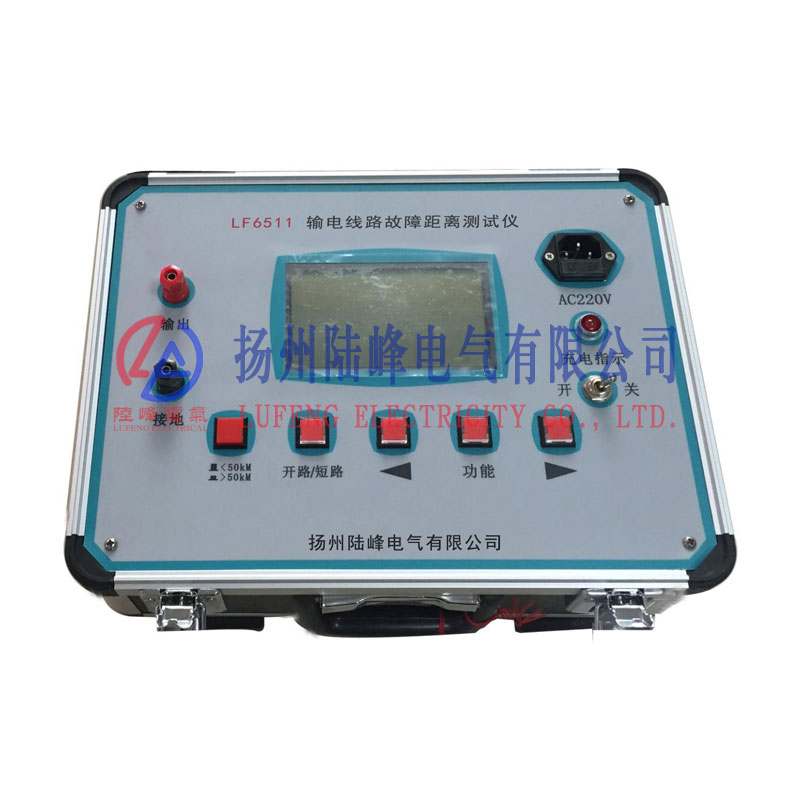

LF6511输电线路故障距离测试仪是用于架空输电线路发生**性接地(短路)或断路(开路)时，测量故障点到测量点(变压器)的距离。该仪器适用于35kV及以上各电压等级的架空输电线，当发生**性单相接地或断线故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，确定故障杆塔，便于抢修人员快速查找故障，缩短抢修时间。该仪器 在线路停电的基础上才能使用。它具有体积小，携带方便，自带电池交直两用，具有图形和数字显示功能，操作方便。

功能特点

● 带有 测频电路及对驻波波谷进行检测的模块，可检测出发生驻波时的频率，再根据已有的各电压等级下的波速，换算出发生故障的点到测量点之间的距离L。

● 由于本仪器带有数据记忆电路，对测量出的各频率下的数据进行记录，可在测试完成后进一步 分析。

技术指标

1. 扫频范围 （100Hz～100kHz） 分段选择

2. 测量距离 2～100km

3. 被测线路电压等级 35kV～500kV

4. 显示LCD 240×128点阵 （黑白）

5. 显示方式 图形及文字

6. 输出电压 Vp_p≥8V

7. 精 度 1%

8. 内部电池使用时间 2～4小时/每次充电

9. 充电电流及时间 100～200mA/12小时

10. 体积 260(宽)×350(长)×190(高)mm

11. 重量 5Kg
