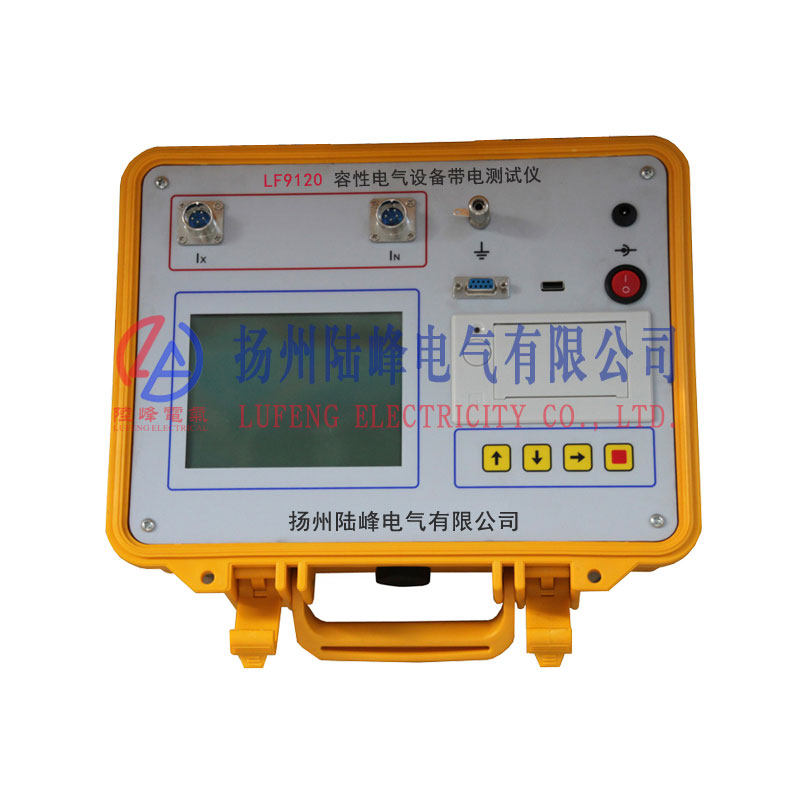

LF9120容性电气设备带电测试仪也叫相对介损测试仪，采用了 值测量和相对值比较两种检测技术， 解决了现场干扰环境下介质损耗及阻性电流的 测量问题，适用于在运行条件下，对电流互感器、CVT、套管、耦合电容器等设备的介质损耗、电容量进行在线巡检，也可用于氧化锌避雷器阻性电流及全电流的在线测量。

功能特点

● 采用高精度外置式穿芯电流传感器替代以往通常采用的“取样保护单元”（包含多个开关回路，测试时用于将末屏电流切换至测试仪器，存在末屏开路危险，测试时需要操作多个短接片以将末屏电流引入测试仪器），LF9120容性电气设备带电测试仪取样单元采用传感器为穿芯式结构，就近安装于设备附近，末屏引线无断口且引线距离很短，从根本上避免末屏开路等 隐患。该传感器可准确检测100μA～650mA范围内的输入信号。传感器输入阻抗低，可耐受10A工频电流的作用以及10kA雷电流的冲击，满足在线检测的使用条件。

● 取样单元采用压铸铝壳密封防水设计，二次输出采用防水电缆接头，测试连接方便；传感器安装完毕后，正常情况下不带电，若要进行测试，仅联接上取样单元二次电缆即可，能够做到“即插即用”对末屏信号引线无需进行任何操作。

● 检测仪器中的核心处理器采用美国TI公司32位浮点高性能数字信号处理器（DSP），该DSP上运行一种实时操作系统，并采用外扩16位、高速、多路同步采样模拟数字转换器（A/D），实现对监测量的实时测量与高精度计算。具备同时监测多个设备的能力。

● 提供两种介质损耗在线检测方式，既可测量两个同相电容型设备的介质损耗差值和电容量比值，又可用PT二次侧电压作基准信号，对设备的电容量及介质损耗值进行测量。采用自补偿式高精度电流传感器和先进的数字滤波技术，较好地解决了介损测试精度及其稳定性问题，结合完善的电磁屏蔽措施和先进的数字滤波处理技术，可确保介质损耗测试结果不受谐波干扰及脉冲干扰的影响，具有高达±0.05%的 检测精度。

● 增加了同相电容型设备介损差值及电容量比值的检测功能，不但可避免因使用PT二次侧电压作为基准信号所导致的介损测试结果失真，还有助于减弱相间电场干扰的影响程度。

● 检测仪配备大屏幕中文液晶屏，用于显示监测的电压、电流、介损、阻性电流、容性电流等数据。

● 测试系统不但具有在线实时检测的功能，还可以对设备进行长时间连续在线监测，并自动记录所监测数据。

● 该系统采用外置式传感器取代 “取样保护单元”，可以在设备正常运行的状态下方便地由“带电检测”方式升级为“在线监测”方式。升级时无需拆除已安装的传感器，无需设备停电，只需加装监测单元（IED）即可。

● 检测仪采用便携式设计结构，操作使用简单，机内铅蓄电池可维持8小时的连续工作时间，完全满足现场使用的要求。

技术指标

1.整机参数

①外形尺寸：430×340×160（mm）

②仪器重量：5kg

③显示方式：大屏幕液晶显示器，特别适合户外使用。

④工作电源：机内免维护聚合物锂电池。

⑤环境温度：-20～60℃

⑥电缆附件：30m测量电缆2根，

2.测量范围及精度

①电流测量：

测量范围 Cx=100μA～650mA Cn=100μA～650mA

测量精度 读数的±1%

②电压测量：

测量范围 Vn=3V～300V

测量精度 读数的±1%

③介质损耗：

测量范围 Tanδ=－20%～20%

测量精度 读数的±1%+0.0005

④电容比值：

测量范围 Cx：Cn=1：1000～1000：1

测量精度 读数的±1%

⑤电容量：

测量范围 Cx=10pF～0.5μF

测量精度 读数的±1%

注：实际测量精度与试品电流的大小和所用PT（或CVT）的精度有关。

⑥阻性电流：

测量范围 Irp=10μA～100mA（峰值）

测量精度 读数的±1%

⑦容性电流：

测量范围 Icp=100μA～650mA（峰值）

测量精度 读数的±1%

⑦铁心电流：

测量范围 Ix=100μA～650mA（峰值）

测量精度 读数的±1%

3.其它特性

（1）谐波抑制：输入电流信号的波形畸变不会影响介损测量精度。

（2）电源管理：液晶屏随时显示当前锂电池的电量。带有电池保护电路，当电量不足时候，自动断电，而不会损坏电池。可以边充电边工作。

（3）充电时间：关机状态充电3-6小时即可充满，智能充电系统，充满断电保护。
