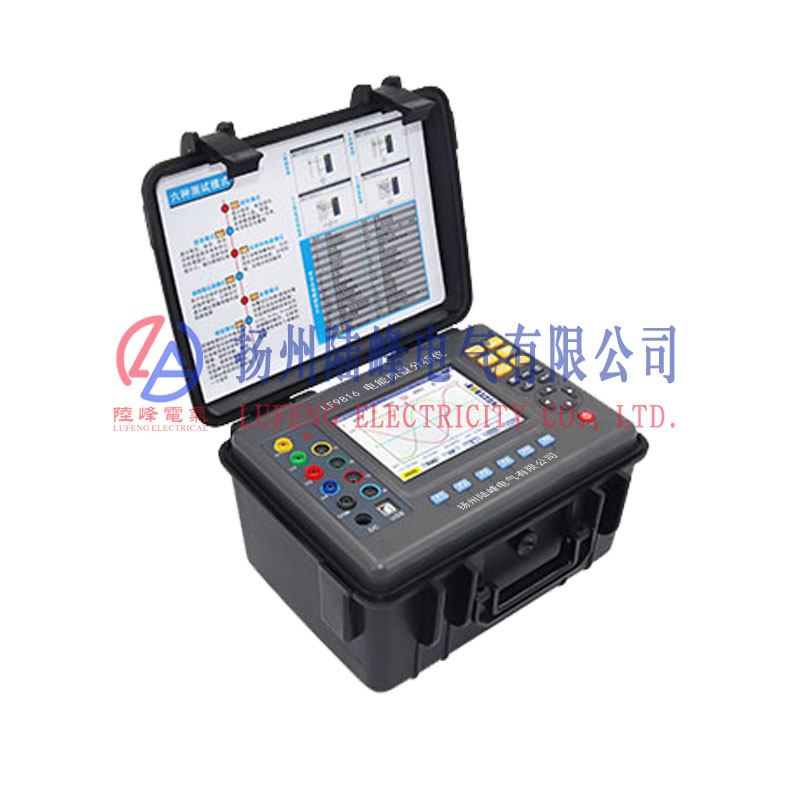

LF9816便携式电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，箱式结构外壳等特点。可同时测量4路电流（ABC三相及中性线电流），4路电压（ABC三相电压及中性线对地电压）、电流电压的峰值、一段时间内的 大 小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于对所有的电压、电流、功率、电能、谐波、相位等电量参数做 分析和诊断。
功能特点
● 采用DSP+ARM双处理器架构，DSP负责数据的采集及算法处理，ARM负责通信协议及人机接口处理；模拟信号采集用2片ADI公司分辨率为16位的4通道同步采样，实现 高采样速率达到1MSPS。
● DSP工作频率达200MHz以上，能够及时监测电网并动态调整采样频率实现工频和采样频率同步；采用5.6寸LCD彩屏显示，分辨率为640dots×480dots，用不同颜色区别显示各相的参数、波形图、相量图、谐波比图，使用户可以更 更直观地了解电网参数状态。
● 内置闪存可同时存储60组屏幕截图，150组瞬态电压/电流捕捉波形图，12800组告警日志，启动电流侦测模式可连续捕捉100s的启动电流波形。
● 内置2G内存卡用于存储长时间趋势曲线记录，同时记录20个电量参数（可根据需要选择），5s采集记录一次，可记录存储长达300天的趋势曲线记录。
技术指标
1．基准条件和工作条件
影 响 量 | 测试项目 | 基准条件 | 工作条件 |
环境温度 | 所有参数 | （23±2）℃ | -10℃～40℃ |
相对湿度 | 所有参数 | 40%～60% | <80% |
相 电 压 | 所有参数 | (100±1%)V | 1.0V～1000V |
线 电 压 | 测线电压真 值 | (200±1%)V | 1.0V～2000V |
电 流 | 测电流真 值 | (5±1%)A | 10mA～6000A |
电网频率 | 所有参数 | 50Hz±0.1Hz | 40Hz～70Hz |
相 移 | 测有功功率有功电能 | Cosφ=1 | Cosφ:0.2～1.0 |
测无功功率无功电能 | Sinφ=1 | Sinφ:0.2～1.0 |
谐 波 | 所有参数 | <0.1% | 0.0%～100% |
电压不平衡度 | 所有参数 | <10% | 0.0%～100% |
仪器工作电压 | 所有参数 | DC9.8V±0.1V | DC9.5V～10.5V |
外电场、磁场 | 所有参数 | 应避免 |
被测导线位置 | 测与电流有关的参量 | 被测导线处于钳口的近似几何 位置 |
2. 一般规格
电 源 | 可充电锂电池组9.6V，外接充电器 |
电池电量指示 | 电池符号5格显示电量，当电池电量过低时,提示1分钟后自动关机 |
功 耗 | 耗电流490mA，电池连续工作10小时 |
显示模式 | LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm |
仪器尺寸 | 长宽厚：277.2mm×227.5mm×153 mm |
钳口尺寸 | FR008尖小形电流钳：7.5mm×13mm (选型) FR020圆口形电流钳：20mm×20mm (选型) FR050圆口形电流钳：50mm×50mm (选型) |
通 道 数 | 4路电压，4路电流 |
线 电 压 | 1.0V～2000V |
相 电 压 | 1.0V～1000V |
电 流 | FR008电流钳 10mA～10.0A FR020电流钳 0.10A～100A FR050电流钳 1.0A～1000A 罗氏线圈 10A～6000A 自选互感器 仪器端口输入电流1mA～500mA |
频 率 | 40Hz～70Hz |
电力电量参数 | W，VA，var，PF，DPF，cosφ，tanφ |
电能参数 | Wh，varh，Vah |
谐 波 | 有，0～50次 |
总谐波失真 | 有，0～50次，各相 |
专家模式 | 有 |
暂态记录组数 | 150组 |
电压闪变 | 有 |
启动电流模式 | 有，100秒 |
三相不平衡度 | 有 |
记 录 | 300天（同时记录20个参数，每5秒记录1点） |
小/ 大记 录 值 | 有，可测一段时间内的 大 小值 |
告 警 | 40种不同类型参数选择，12800组告警日志 |
峰 值 | 有 |
相量图显示 | 自动 |
截图容量 | 60个 |
菜单语言 | 中文、英文 |
通讯接口 | USB |
自动关机 | 在告警/趋势图记录/暂态捕捉模式（等待或者进行中）下，仪器不自动关机 |
在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机。 |
背光功能 | 有，适合昏暗场所及夜间使用 |
仪器质量 | 主机：2.41Kg(带电池) |
FR008尖小形电流钳：168g×4 |
FR020圆口形电流钳：252g×4 |
FR050圆口形电流钳：463g×4 |
FR300R 罗氏线圈积分器：280g×4 |
测试线和电源适配器：800g |
总质量：约10.8Kg(含包装) |
电压测试线长 | 3m |
电流钳线长 | 2m |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
输入阻抗 | 测试电压输入阻抗为：1MΩ |
耐 压 | 仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟 |
绝 缘 | 仪器线路与护套外壳之间≥10MΩ |
结 构 | 双重绝缘，带绝缘防振护套 |
适合安规 | IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2 |
